Originální náhradní díly Suzuki

-

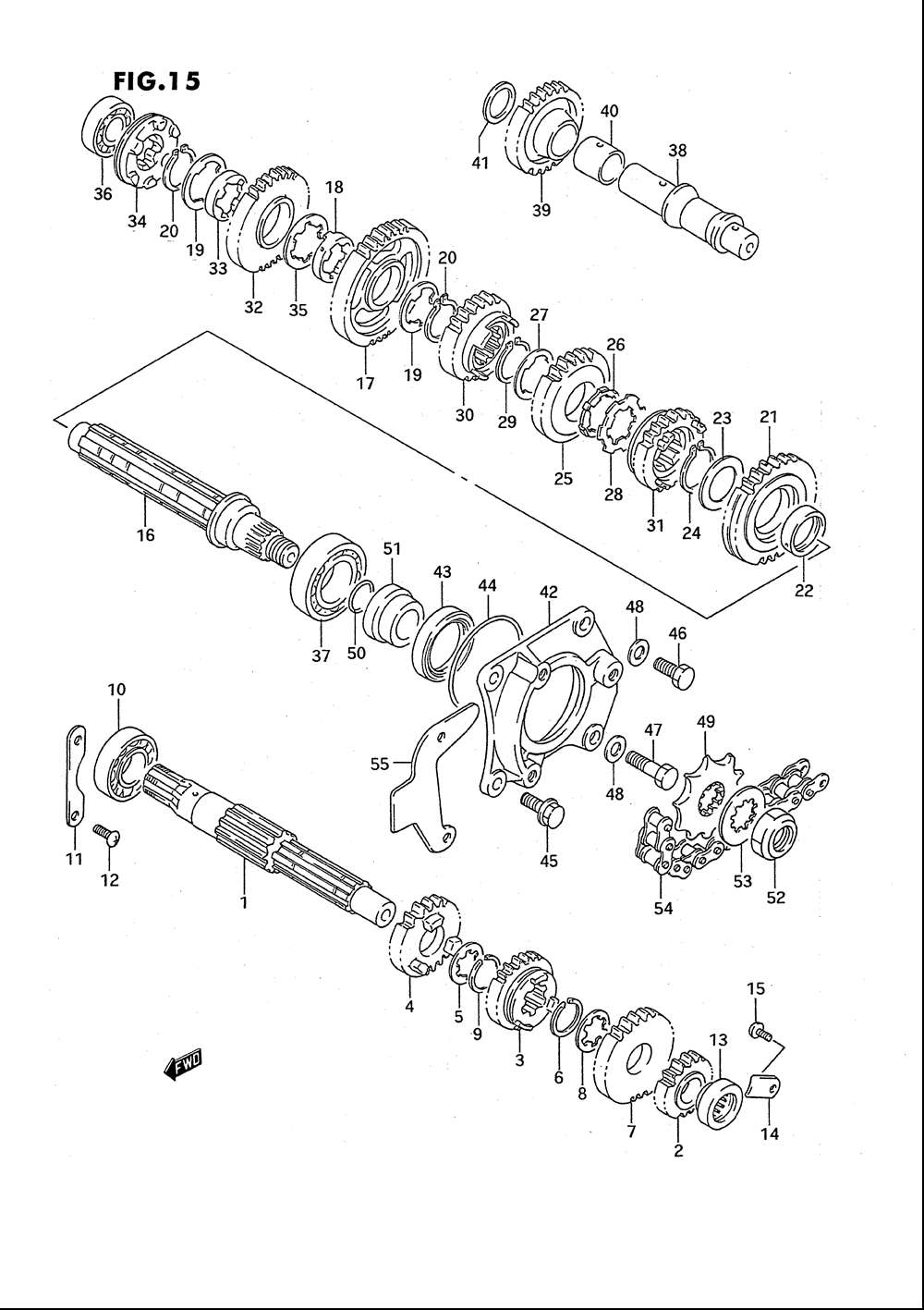

Číslo ze schématu
?Číslo (pozice) pod kterým je díl označen v dané sestavě dílů (schématu). Nejedná se o objednávací číslo!
Název dílu Objednávací číslo Doporučené množství
?Udává kolikrát se díl vyskytuje v dané sestavě dílů. Nejedná se o počet kusů v balení!
Cena s DPH za 1 kus
01 SHAFT,COUNTER 24121-18A03 1
02 GEAR,2ND DRIVE
(nahrazuje 24221-02C00)
24221-02C01 1
03
(nahrazuje 24231-02C00)
24231-02C01 1
04
(nahrazuje 24241-02C00)
24241-02C01 1
05 SHIM,22X28X1.0
(nahrazuje 08211-22281)
09181-22139 1
06
4TH DRIVE GR CI 09380-22006 1
07
(nahrazuje 24251-18B00)
24251-18B01 1
08 WASHER LOCK 09167-22013 1
09
4TH DRIVE GR CI 09380-22006 1
10
B1 22X50X14 BEA 09262-22018 1
11 RETAINER 24741-18A00 1
12 SCREW 02112-06127 2
12
SCREW
(nahrazuje 02112-06123)
021120612B (nahrazuje 02112-0612A) 2
13
RC 17X30X14 BRG 09263-17026 1
14 RETAINER BODY 24742-18A00 1
15 SCREW
(nahrazuje 02112-06103)
02112-0610B 1
15 SCREW
(nahrazuje 02112-06083)
02112-0608A 1
15 6X8 CROSS SCREW 02112-06087 1
16 SHAFT,DRIVE 24131-35B10 1
17
(nahrazuje 24311-02C00)
24311-02C01 1
18 BUSH,3RD/4TH DR
(nahrazuje 24332-24500)
24332-24510 1
19 WASHER 09167-25016 2
20 3RD PINION CIRC 09380-25003 2
21 24321-02C00 1
22 BUSHING 09300-25020 1
23 WASHER THRUST 08211-25351 1
24 3RD PINION CIRC 09380-25003 1
25
(nahrazuje 24331-02C00)
24331-02C01 1
26 LOCK WASHER 09169-25001 1
27 WASHER 09167-25016 1
28 LOCK WASHER 09167-25013 1
29 3RD PINION CIRC 09380-25003 1
30
(nahrazuje 24341-02C00)
24341-02C01 1
31
(nahrazuje 24351-18B00)
24351-18B01 1
32 24571-18A02 1
33 BUSH REVERSE DR 24333-18A00 1
34 DOG REVERSE 24581-18A00 1
35 WASHER 09167-25017 1
36 B1 20X42X12 BEA 09262-20059 1
37 BEARING,30X62X1
(nahrazuje 09262-30081)
09262-30084 1
38 24551-35B10 1
39 GEAR REVERSE DR 24561-18A02 1
40 09300-20034 1
41 WASHER 0918120195 (nahrazuje 08211-20301) 1
42 RETAINER,DRIVE 24751-35B10 1
43 SEAL,OIL,38X52X 09283-38017 1
44 O RING 09280-70009 1
45 BOLT 01550-08207 2
45
BOLT
(nahrazuje 01550-08203)
01550-0820A 2
46 BOLT 8X20 09100-08259 1
47 BOLT 8X30 09100-08260 1
48 SEAT LOCK SHIM 09160-08043 2
49 SPROCKET,ENGINE 27511-35B00 1
50 ENG SPROCKET O 09280-21008 1
51 SPACER,ENG SPRO 27531-35B10 1
52 NUT,ENG SPROCKE 09140-18008 1
53
ENG SPROCKET WA 09167-22012 1
54 CHAIN ASSY, DRI
(nahrazuje 27600-01C10-084)
27600-34A40-084 1
54 CHAIN ASSY, DRI 27600-34A40-084 1
55 PLATE,FRONT CHA 27641-35B00 1

*Termín dodání platí v případě, že je díl skladem u výrobce (zásobenost jednotlivých výrobců je cca 95%) a objednávka je provedena do 10:00. Pokud objednáváte lakovaný díl prosím uveďte VIN (číslo rámu) a barvu motorky/čtyřkolky do poznámky k objednávce.
