Originální náhradní díly Yamaha
Model: Yamaha - YZ 490 (1990)
BENZÍNOVÁ NÁDRŽ
BLATNÍK
DYNAMO
ELEKTR. KOMPONENTY 1
KARBURÁTOR
KLIKOVÁ HŘÍDEL A PÍST
KLIKOVÁ SKŘÍŇ - KARTERY
KYVNÁ VIDLICE
MECHANISMUS ŘAZENÍ
POSTRANNÍ KRYTY
PŘEDNÍ KOLO
PŘEDNÍ VIDLICE
PŘEPÍNAČE
PŘEVODY
PUMPA PŘEDNÍ BRZDY
RÁM
ŘADÍCÍ PÁČKA
ŘÍDÍTKA, LANKA
ŘÍZENÍ
SEDAČKA
SPOJKA
STARTÉR
STUPAČKY
TŘMEN PŘEDNÍ BRZDY
VÁLEC
VÍKO KLIKOVÉ SKŘÍNĚ
VÝFUKOVÝ SYSTÉM
VZDUCHOVÝ FILTR
ZADNÍ KOLO (A)
ZADNÍ TLUMIČ
BENZÍNOVÁ NÁDRŽ
BLATNÍK
DYNAMO
ELEKTR. KOMPONENTY 1
KARBURÁTOR
KLIKOVÁ HŘÍDEL A PÍST
KLIKOVÁ SKŘÍŇ - KARTERY
KYVNÁ VIDLICE
MECHANISMUS ŘAZENÍ
POSTRANNÍ KRYTY
PŘEDNÍ KOLO
PŘEDNÍ VIDLICE
PŘEPÍNAČE
PŘEVODY
PUMPA PŘEDNÍ BRZDY
RÁM
ŘADÍCÍ PÁČKA
ŘÍDÍTKA, LANKA
ŘÍZENÍ
SEDAČKA
SPOJKA
STARTÉR
STUPAČKY
TŘMEN PŘEDNÍ BRZDY
VÁLEC
VÍKO KLIKOVÉ SKŘÍNĚ
VÝFUKOVÝ SYSTÉM
VZDUCHOVÝ FILTR
ZADNÍ KOLO (A)
ZADNÍ TLUMIČ

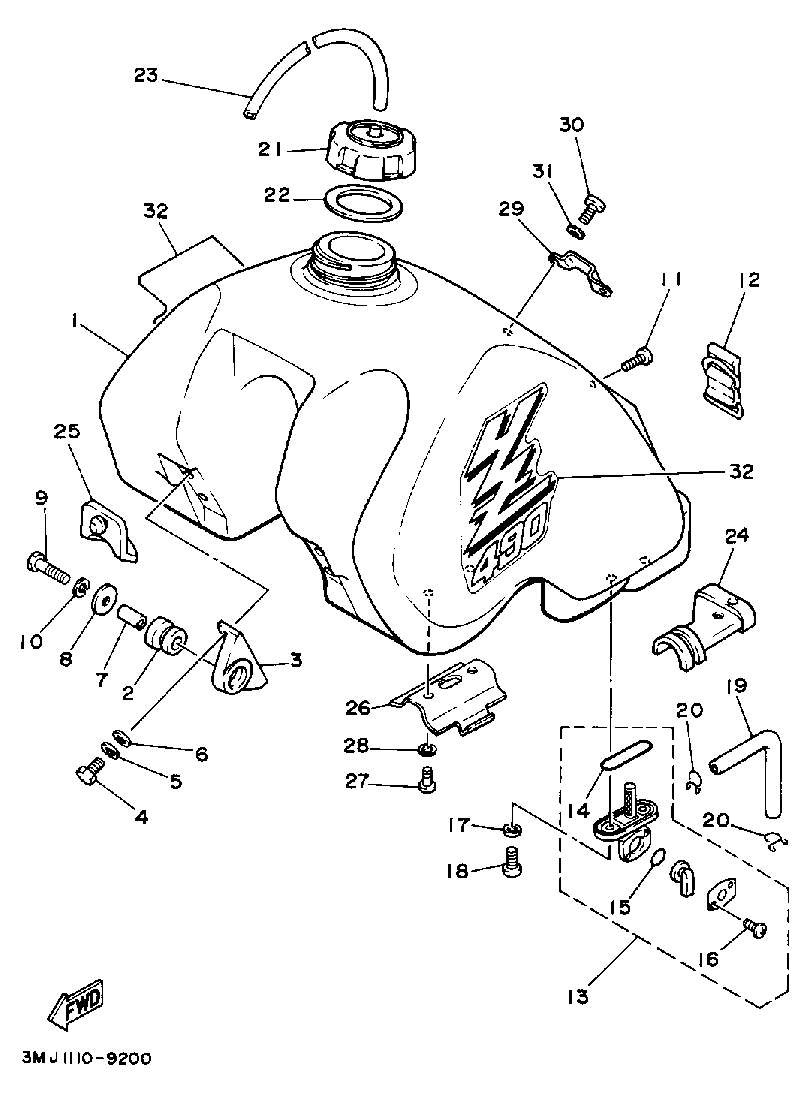

| Číslo ze schématu | Název dílu | Objednávací číslo | Doporučené množství | Cena s DPH za 1 kus | |
|---|---|---|---|---|---|
| 01 | FUEL TANK COMP. WHITE (nahrazuje 1LV-24110-00-00) |
1LV-24110-01-00 | 1 | ||
| 02 | GROMMET (nahrazuje 90480-18354-00) |
90480-18549-00 | 2 | ||
| 04 |
 |
BOLT (GA1) (nahrazuje 97313-06016-00) |
97095-06016-00 | 4 | |
| 05 |
 |
WASHER | 92995-06100-00 | 4 | |
| 06 |
 |
WASHER (nahrazuje 92901-06600-00) |
92990-06600-00 | 4 | |
| 07 | COLLAR | 90387-06387-00 | 2 | ||
| 08 | WASHER,PLATE | 90201-06697-00 | 2 | ||
| 09 | BOLT(3RV) (nahrazuje 97013-06035-00) |
97014-06035-00 | 2 | ||
| 10 |
|
WASHER | 92995-06100-00 | 2 | |
| 11 | SCREW,BIND | 98980-06020-00 | 1 | ||
| 12 | BAND,TANK FITTING 1 | 59V-24173-00-00 | 1 | ||
| 13 | FUEL COCK ASSY 1 (nahrazuje 2VN-24500-00-00) |
2VN-24500-02-00 | 1 | ||
| 14 |
 |
O-RING | 4X8-24512-00-00 | 1 | |
| 15 | SEAL,COCK | 4X8-24534-00-00 | 1 | ||
| 16 |
 |
SCREW,PAN HEAD | 98580-03008-00 | 2 | |
| 17 |
 |
WASHER,PLATE | 90202-05187-00 | 2 | |
| 18 |
 |
SCREW,SPEC'L SHAPE | 90149-06011-00 | 2 | |
| 19 | HOSE (nahrazuje 90445-112E9-00) |
90445-11293-00 | 1 | ||
| 20 |
 |
CLIP,SCISSOR | 90467-11106-00 (nahrazuje 90467-10008-00) | 2 | |
| 21 | BODY,CAP | 5X7-24611-01-00 | 1 | ||
| 22 | GASKET,CAP | 5X7-24612-00-00 | 1 | ||
| 23 | HOSE (nahrazuje 90445-09100-00) |
90445-092K1-00 | 1 | ||
| 24 | DAMPER,LOCATING 1 | 1LX-24181-00-00 | 1 | ||
| 25 | DAMPER,LOCATING 4 | 23X-24184-00-00 | 1 | ||
| 26 | STAY,CHAMBER (nahrazuje 5X6-2415F-01-00) |
4AA-2415F-00-00 | 1 | ||
| 27 | SCREW,PAN HEAD | 98580-06010-00 | 2 | ||
| 28 |
|
WASHER (nahrazuje 92901-06600-00) |
92990-06600-00 | 2 | |
| 29 | BRACKET,SEAT | 40T-2412F-00-00 | 1 | ||
| 30 |
 |
SCREW,PAN HEAD (nahrazuje 98580-06012-00) |
97885-06012-00 | 2 | |
| 31 |
|
WASHER (nahrazuje 92901-06600-00) |
92990-06600-00 | 2 | |
| 32 | GRAPHIC,FUEL TNK 7 | 3MJ-24254-00-00 | 2 |
